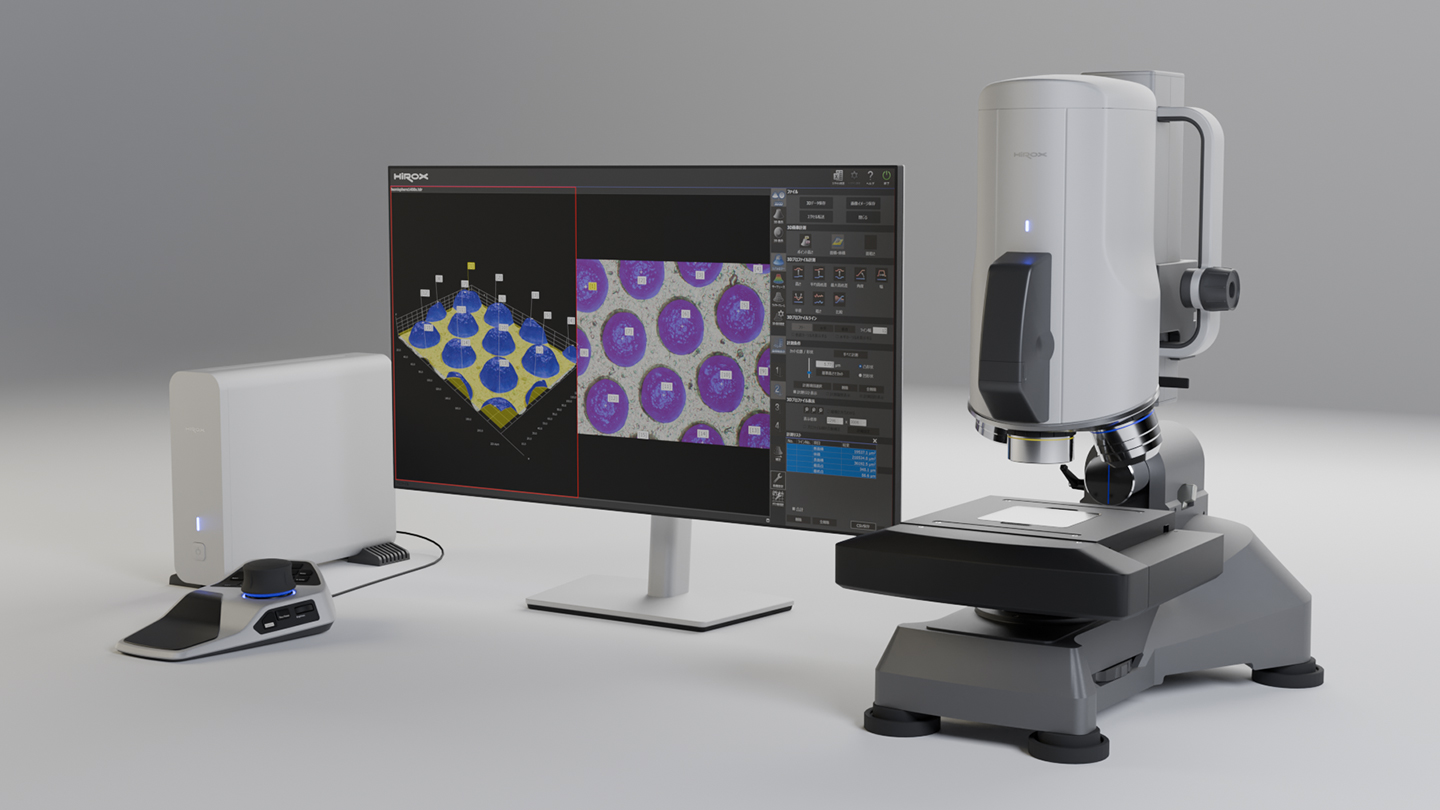

ハイエンドモデルHRX-01
観察･記録、2D計測、3D計測、画像連結、お客様の用途に応じてシステムが選べるコンセプトはそのままに、更なる高精細画像、簡単操作を実現しました。
1．テレセントリックレンズ対応で高精度計測

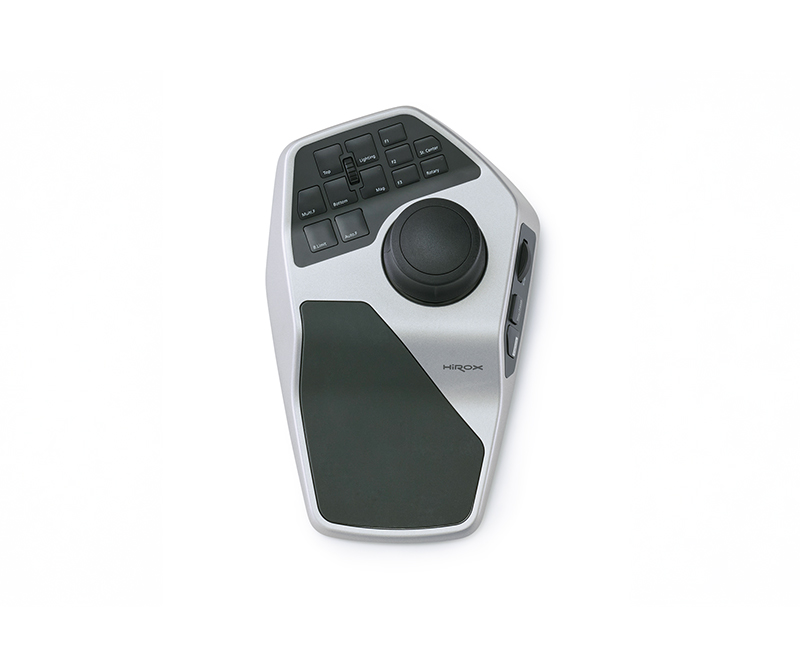

2．電動ズーム対応 簡単レンズ操作

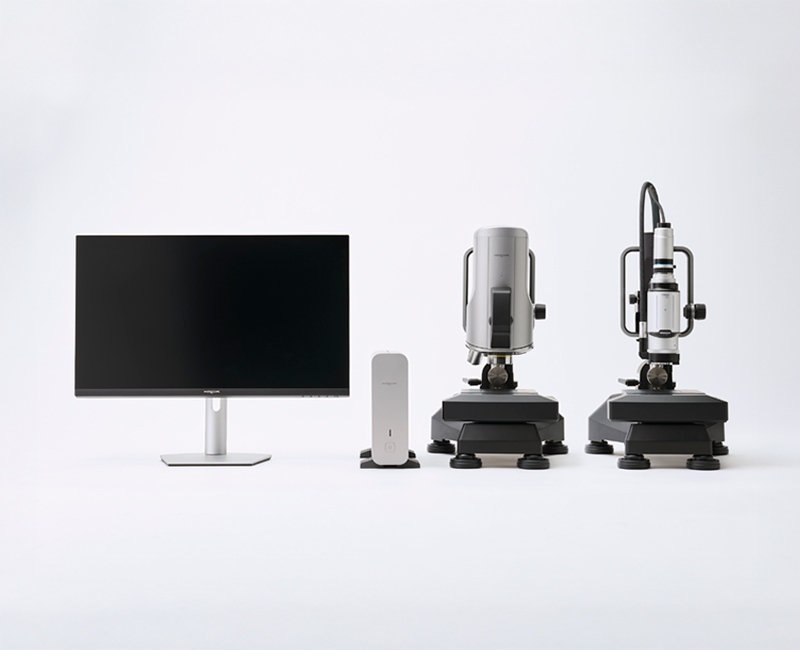

3．選べるマイクロスコープシステム

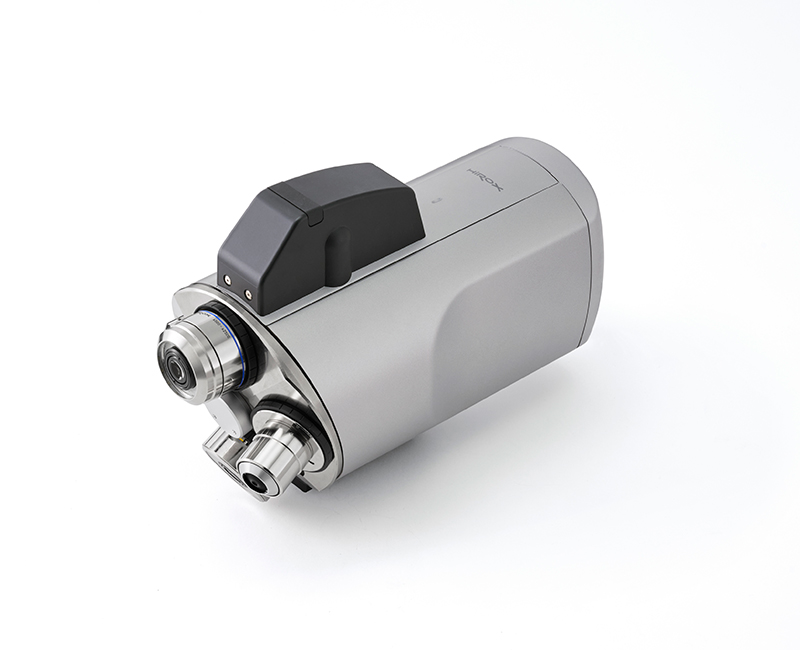

4．500万画素CMOSカメラ 高精細画像

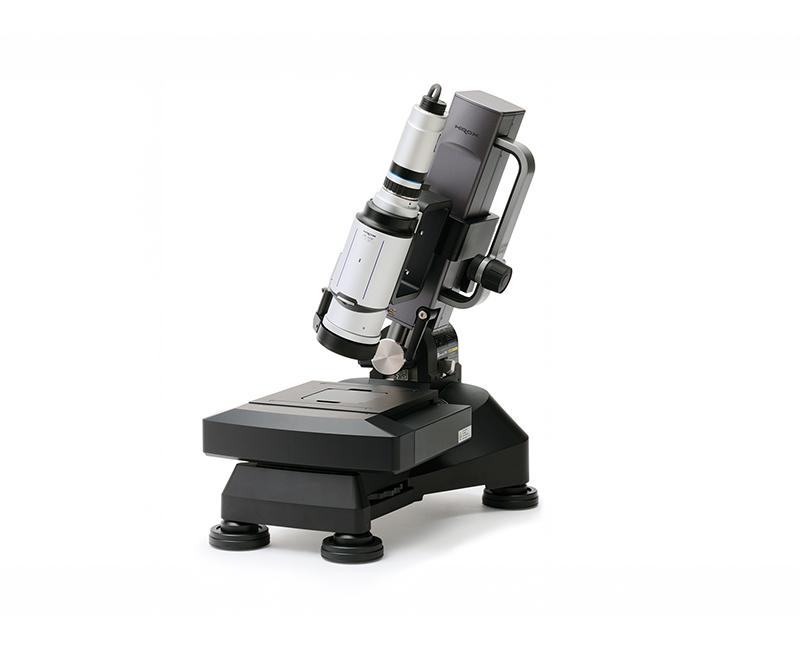

5．拡張性の高い3軸電動アングルスタン
-
オールインワンモデル RH-8800「観る」「撮る」「測る」をひとつに集約しながら、すべてに最高性能を追求。多彩な機能がなめらかに連携するRH-8800は、誰もが直感的に、心地よく操作できるオールインワンモデルです。将来的なニーズにもお応えできるよう、機能・性能のバージョンアップに対応します。
-
-
基本仕様
カメラ 撮像素子 1/1.9型 238万画素CMOSイメージセンサ 総画素数 1952(H)×1241（V） 有効画素数 1945(H)×1225（V） 実行画素数 1920(H)×1200（V） 走査方式 プログレッシブスキャン フレームレート 50fps（Max） 電子シャッタ オート：1/15～1/25000 マニュアル：1～1/25000
ゲイン 0dB～12dB ホワイトバランス AUTO(ワンプッシュ) MANUAL(R.G.B) 液晶モニタ 液晶モニタ フルHD液晶（TFT型） 21.5型 ※１ 画面サイズ 476.24ｍｍ（Ｈ）×268.11ｍｍ（V） 画素ピッチ 0.248ｍｍ×0.248ｍｍ 画面数 1920（H）×1080（V） 表示色 1677万色 輝度 300ｃｄ/㎡ コントラスト比 1000:1（Typ） 視野角 ±85(左右）±80（上下） 光源 光源 高輝度LED照明 ランプ寿命 30000時間（参考値） 色温度 5700K（Typ） 映像出力 出力方式 アナログRGB / DISPLAY PORT
（1920×1080Pixel 以上）インタフェース カメラ映像出力 USB3.0(Bタイプ) コントロール出力 専用対応端子
（自動校正選択、ロータリ、外部機器等のコントロールポート）Z軸モータ出力 Z軸通信制御：5相ステッピングモータドライバ内蔵 外部リモート入力 フットスイッチ対応：静止/録画 無電圧入力 マウス・キーボード USB2.0（Aタイプ）対応 LAN 10BASE-T/100BASE-TX/1000BASE-T USBポート USB2.0 (Aタイプ、サイド×2 背面×4) RS232C 汎用ポート（拡張用ポート） リモートデバイス 専用対応端子 記録 記録媒体 OS・アプリケーション領域：SSD
録画保存領域：HDD500GB外部記録媒体 外付け DVDドライブ（USB2.0）対応 / 外付けHDD
CD-R/RW、DVD±R/RW 等静止画形式 非圧縮：TIFF、BMP 圧縮：JPEG
静止画録画素 対応画像サイズ 15000（H）×15000（V）※2
（画像連結時）解像度1920×1200(1920×1200～800×500) ※2
解像度1600×1200(1600×1200～640×480) ※2高解像度取込機能
解像度1920×1200(10560×6600～2560×1600) ※2
解像度1600×1200(8800×6600～2400×1800) ※2動画録画形式 非圧縮：AVI 圧縮：WMV 動画記録画素 1600×1200（7.5/15FPS）、800×600（15/30FPS）※2
1920×1200（7.5/15FPS）、960×600（15/30FPS）※2電源 定格電圧 AC100～240V、50/60Hz、2.0-0.9A 消費電力 195W 使用環境 周囲温度 5～40℃ 周囲湿度 20～80％RH（ただし氷結、結露なきこと） 雰囲気 腐食性ガスのないこと 標高 2000m以下 保存温度 -15～50℃（ただし氷結、結露なきこと） 汚染度 2 過電圧カテゴリー II 重量 本体 約14Kg カメラ 約1kg リモートデバイス 約0.6Kg 外形寸法図 本体 幅525㎜×高さ445㎜×奥行210㎜ 各種機能
観察設定 カメラプレビュー機能 カメラ映像設定 カメラ設定保存 Z軸フォーカス制御機能 ロータリヘッド制御機能 オートフォーカス ※3 ライブフォーカス合成 ※3 フォーカスインジケータ機能 デジタルズーム機能 HDR処理機能 アンチハレーション処理機能 高解像度取込機能 プレビュー機能（HDR、アンチハレーション、3D構築） 画像調整機能(ノイズ除去・エッジ処理 等）（動画対応） ACS機能(自動校正選択機能) 分割・表示 上下分割 左右分割 4分割 ※分割時：2D計測可 反転、回転・左右90度回転 グリッド、スケール、日付、コメント、画像情報 ２D計測 オートキャリブレーション機能 直線、円、円弧、角度、周囲長、面積、垂線長、円間距離
X軸間、Y軸間、XY軸間、平行線、手動カウント、高さ※3オートカウント、オート面積計測 、オート距離計測 機能 計測結果 統計表示機能 スケール表示 高解像度計測 レンズ登録機能 CSV保存 基準図形挿入機能 ３D観察・計測※ ハンディ合成機能 ※手動ブロック(FB-M)にて可能 マルチフォーカス機能（セミオート合成） マルチフォーカス機能（フルオート合成） マルチフォーカス機能（クイック合成） マルチフォーカス機能（マニュアル合成） 3Dプロファイル計測機能
（距離・角度・幅・平均高さ計測 等）3D面積・体積計測機能 3D疑似カラー表示 3Dライティング表示 3D粗さ計測機能（Ra、Rz、Rzjis） 3D高さ計測 / ３Dポイント高さ計測機能 ノイズ除去・カット機能 3D傾き補正機能 CSV保存 タイリング 2Dタイリング （15000×15000）※2
視野拡大モード （30000×30000相当）※23Dタイリング （10000×10000）※2
視野拡大モード （20000×20000相当）※2マップ機能 ※4 録画 静止画記録 動画記録 タイマ録画記録 切出し静止画保存 ライブラリ ライブラリ管理 簡易プレビュー機能 その他 手振れ補正（動画対応） コメント・図形入力機能 ユーザー管理機能 簡易報告書 言語切替機能 （日・英・独・中・仏・西・伊・韓・露 切替） ネットワーク設定 パスワード設定 （校正値・ユーザ管理） 印刷 ヘルプ機能：マニュアル ※1 液晶パネルは非常に精密度の高い技術で作られております。
画面のごく一部に点灯しないドットや常時点灯しているドットがある場合がありますが、 これは故障ではありません。※2 単位はpixel
※3 電動Z軸ブロック（FB-E）が別途必要
※4 電動XYステージが別途必要
-
機能拡張モデル RH-2000用途に応じて、必要な機能だけを自由にチョイス。基本的な観察機能に加え、2D 計測、3D 計測、画像連結機能等の構成をテーマに合わせてカスタマイズできるため、無駄なく投資ができます。後々の機能追加・拡張にも柔軟に対応。パソコンとの親和性で確かな成果をもたらします。
-
基本仕様
カメラ 撮像素子 1/1.9型 238万画素CMOSイメージセンサ 総画素数 1952(H)×1241(V) 有効画素数 1945(H)×1225(V) 実行画素数 1920(H)×1200(V) フレームレート 50fps(max)
100fps(max)※ビニング観察時電子シャッタ オート：1/15～1/25000
マニュアル：1～1/25000ゲイン 0dB～12dB ホワイトバランス AUTO(ワンプッシュ) MANUAL(R.G.B) 光源 光源 高輝度LED照明 ランプ寿命 30000時間(参考値) 色温度 5700K (Typ) インターフェース カメラ映像出力 USB3.0(Bタイプ) コントロール出力 USB2.0(Bタイプ)
※自動校正選択、ロータリ、外部機器等のコントロールポートZ軸モータ出力 Z軸通信制御：5相ステッピングモータドライバ内蔵 外部リモート入力 フットスイッチ対応：静止/録画 無電圧入力 USBポート USB2.0 (Aタイプ 背面×2) 電源 定格電圧 AC100V～240V 50/60Hz 消費電力 消費電力90W 使用環境 周囲温度 5～40℃ 周囲湿度 20～80%RH (ただし氷結、結露なきこと) 雰囲気 腐食ガスのないこと 保存温度 -15～50℃ (ただし氷結、結露なきこと) 汚染度 2 過電圧カテゴリー II 重量 本体 3.6Kg カメラ 1.0Kg 外形寸法図 本体 横置き時:幅275mm×高さ75mm×奥行230mm
縦置き時:幅175mm×高さ297mm×奥行237mm各種機能
観察設定 カメラプレビュー機能 カメラ映像設定 カメラ設定 最適化機能 カメラ補正機能(トーンカーブ、明るさ、エッジ) Z軸フォーカス制御機能 ロータリヘッド制御機能 オートフォーカス ※1 ライブフォーカス合成 ※1 フォーカスインジケータ機能 デジタルズーム機能 HDR処理機能 アンチハレーション処理機能 高解像度取込機能 解像度1920×1200(10560×6600～2560×1600) ※2 解像度1600×1200(8800×6600～2400×1800) ※2 プレビュー機能(HDR、アンチハレーション、3D構築) 画像調整機能(ノイズ除去･エッジ処理 等) ACS機能(自動校正選択機能) 分割・表示 上下分割 左右分割 4分割 ※分割時2D計測可 反転、回転・左右90度回転 グリッド、スケール、日付、コメント、画像情報 録画 静止画記録 (非圧縮：TIFF、BMP 圧縮：JPEG)
動画録画 (非圧縮：AVI 圧縮：WMV) タイマ録画記録 切出し静止画保存 HRS-2D
2D計測ソフト
(オプションソフト)オートキャリブレーション機能 直線、円、円弧、角度、周囲長、面積、垂線長、円間距離 X軸間、Y軸間、XY軸間、平行線、手動カウント、高さ ※1 オート距離計測、オート面積計測、オートカウント 計測結果、統計表示機能 スケール表示 高解像度計測 レンズ登録機能 CSV保存 Excel転送 基準図形挿入機能 ハンディ合成機能 マルチフォーカス機能 (セミオート合成) マルチフォーカス機能 (フルオート合成) マルチフォーカス機能 (クイック合成) マルチフォーカス機能 (マニュアル合成) HRS-3D
3D計測ソフト※1
(オプションソフト)3Dプロファイル計測機能
※距離・角度・幅・平均高さ計測 等3D面積・体積計測機能 3D疑似カラー表示 3Dライティング表示 3D粗さ計測機能（Ra、Rz、Rzjis） 3D高さ計測/3Dポイント高さ計測機能 ノイズ除去・カット機能 3D傾き補正機能 CSV保存 EXCEL転送 HRS-TL
画像連結ソフト
(オプションソフト)2Dタイリング（ 15000×15000）※2
視野拡大モード（30000×30000相当）※23Dタイリング （10000×10000）※1,2
視野拡大モード（20000×20000相当）※1,2マップ機能 ※3 その他 簡易プレビュー機能 手振れ補正（動画対応） コメント・図形入力機能 簡易報告書 言語切替機能（日、英、仏、独、伊、西、韓、中、露 切替） パスワード設定（校正値） 印刷 ヘルプ機能：マニュアル ※1 電動ブロック（FB-E）が別途必要
※2 単位はpixel
※3 電動XYステージが別途必要
記載されている会社名、商品名などはそれぞれ各社の商標または登録商標です。
| 製品 |
オールインワンモデル
RH-8800 |
機能拡張モデル RH-2000 |
||||
|---|---|---|---|---|---|---|

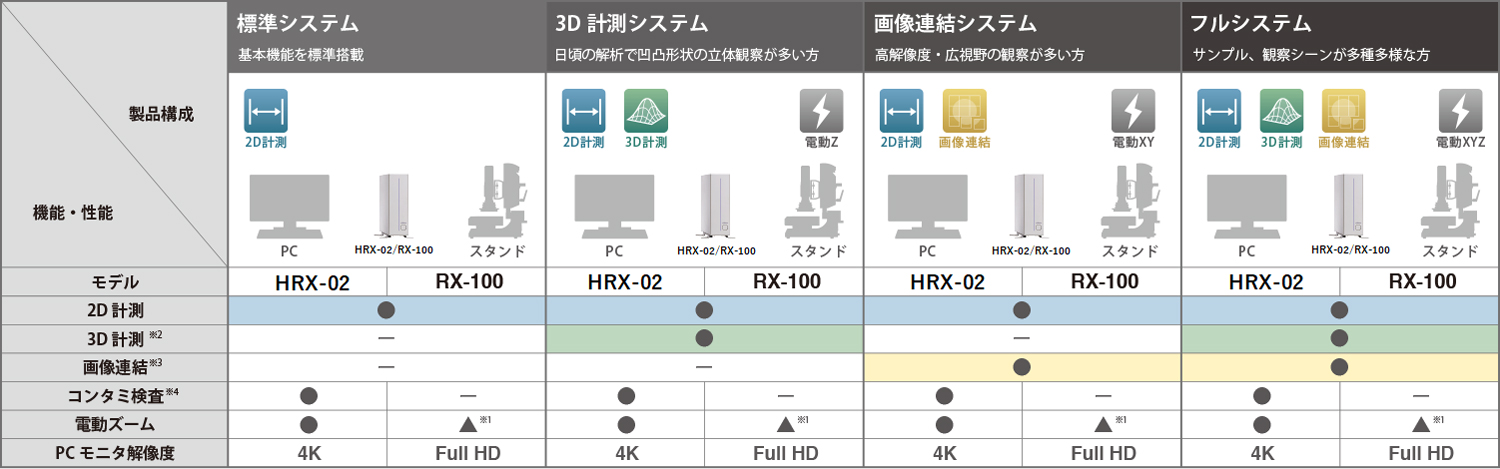

| システム1 | システム2 | システム3 | システム4 | システム5 | ||
|
|
|
|
 |
|
|
 |
 |
 |
 |
|
 |
|
| 観察 | ● | ● | ● | ● | ● | ● |
| 静止画･動画記録 | ● | ● | ● | ● | ● | ● |
| ACS (Auto Calibartion Select) |
● | ● | ● | ● | ● | ● |
| ライブフォーカス | ● | ● | ● | ● | ● | ● |
| 2D計測 | ● | − | ● | ● | ● | ● |
| 3D計測･粗さ計測 | ● | − | − | ● | − | ● |
| タイリング (画像連結) |
● | − | − | − | ● | ● |
