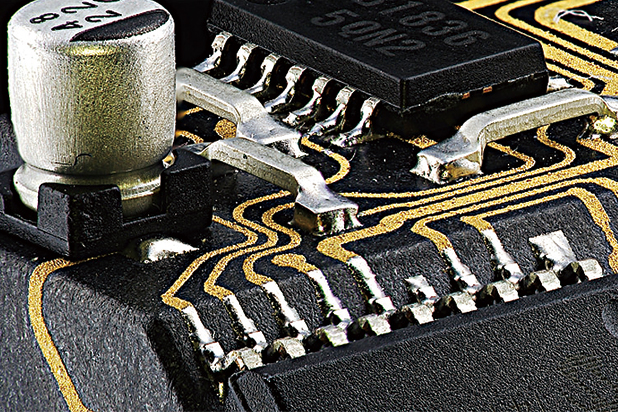

基板や破断面の観察(3D):立体観察

光学メーカならではの技術力により、被写体に触れることなく側面観察することを可能にしました。
"ロータリヘッドアダプタ"をズームレンズに取り付けるだけで、被写体はもちろんレンズやステージに触れることなく、さまざまな角度から観察ができ、高倍率で被写体を動かしながら観察する際の煩わしさを解消します。

対応レンズ
基板や破断面の観察(3D)
基板や破断面の観察(3D)

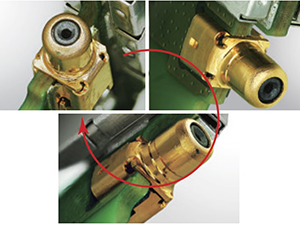

  1. 立体観察

    ※写真の製品はHR-2016Eです。

  2. 製品名 低倍率電動ズームレンズ 中倍率電動ズームレンズ
    型式 HR-2016E HR-5040E
    倍率 20-160x 50-400x
    作動距離 44mm 54mm
    使用アダプタ AC-2016R AC-5040R

    ※上記レンズはHRX-01に対応するレンズになります。
    RHシリーズ、KHシリーズメインユニットに対応するレンズはお問合せ下さい。

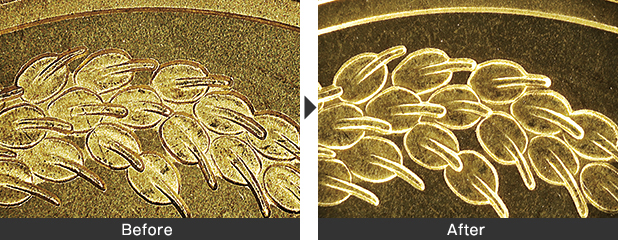

キズやバリの観察:可変照明観察

落射照明からサイド照明へ照射角度を任意に変化させる照明アダプタです。
観察ポイントに最適な照明を照射することができます。

対応レンズ
キズやバリの観察
  1. 可変照明

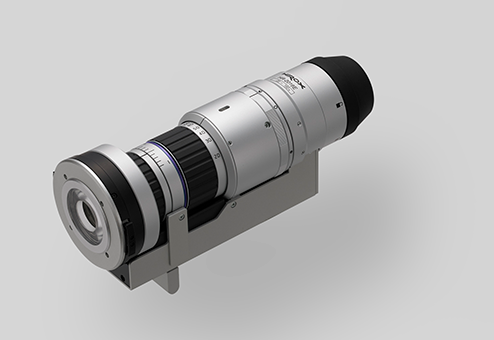

    ※写真の製品はHR-1020Eです。

  2. 製品名 高解像度テレセン
    電動ズームレンズ
    高解像度
    電動レボズームレンズ
    低倍率
    電動ズームレンズ
    中倍率
    電動ズームレンズ
    型式 HR-1020E HR-2500E/HR-5000E HR-2016E HR-5040E
    倍率 10-200x 20-2500x/20-5000x 20-160x 50-400x
    作動距離 54mm 18-10mm/18mm-3mm 44mm 54mm
    使用アダプタ AC-1020S AC-REV-S AC-2016S AC-5040S

    ※上記レンズはHRX-01に対応するレンズになります。
    RHシリーズ、KHシリーズメインユニットに対応するレンズはお問合せ下さい。

ガラスや研磨面の観察:同軸落射照明観察

フラットで反射率の高い鏡面や研磨面の観察に有効です。
照明をレンズの光軸と平行に照射し、垂直に返る正反射で撮像するアダプタです(明視野照明)。

対応レンズ
ガラスや研磨面の観察
  1. 同軸落射

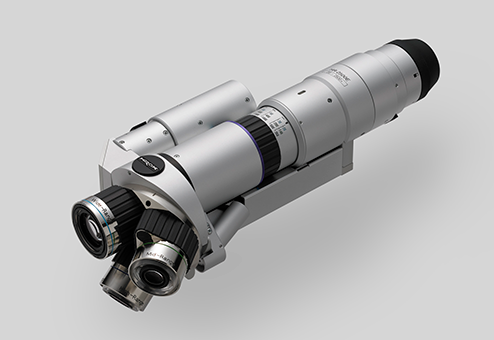

    ※写真の製品はHR-2500Eです。

  2. 製品名 高解像度テレセン
    電動ズームレンズ
    高解像度
    電動レボズームレンズ
    高解像度
    電動ズームレンズ
    型式 HR-1020E HR-2500E/HR-5000E HR-10CE
    倍率 10-200x 20-2500x/20-5000x 35-7000x (対物レンズ切替)
    作動距離 54mm 18-10mm/18mm-3mm 34mm-3.4mm
    使用アダプタ AC-1020S

    ※上記レンズはHRX-01に対応するレンズになります。
    RHシリーズ、KHシリーズメインユニットに対応するレンズはお問合せ下さい。

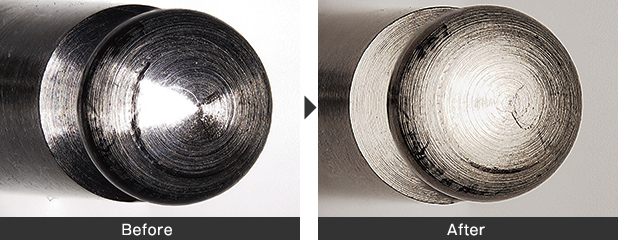

金属表面の観察:拡散照明観察

反射率の高いギラギラした被写体の観察に有効です。
指向性のある照明方向を減少させることで、分散したやわらかな照明を創りだします。

対応レンズ
金属表面の観察
  1. 拡散照明

    ※写真の製品はHR-5040Eです。

  2. 製品名 高解像度テレセン
    電動ズームレンズ
    高解像度
    電動レボズームレンズ
    低倍率
    電動ズームレンズ
    中倍率
    電動ズームレンズ
    型式 HR-1020E HR-2500E/HR-5000E HR-2016E HR-5040E
    倍率 10-200x 20-2500x/20-5000x 20-160x 50-400x
    作動距離 54mm 18-10mm/18mm-3mm 44mm 54mm
    使用アダプタ AC-1020S AC-REV-D AC-2016D
    AC-2016VD
    AC-5040D
    AC-5040VD

    ※上記レンズはHRX-01に対応するレンズになります。
    RHシリーズ、KHシリーズメインユニットに対応するレンズはお問合せ下さい。

コーティングされた被写体の観察:偏光観察

被写体の表面層(コーティング・膜など)の下にある物をはっきりと表現します。反射されてきた光を制限することで観察したいポイントの反射光だけを検出します。

対応レンズ
コーティングされた被写体の観察
  1. 偏光観察

    ※写真の製品はHR-1020Eです。

  2. 製品名 高解像度テレセン
    電動ズームレンズ
    高解像度
    電動レボズームレンズ
    低倍率
    電動ズームレンズ
    中倍率
    電動ズームレンズ
    高解像度
    電動ズーム
    レンズ
    型式 HR-1020E HR-2500E/HR-5000E HR-2016E HR-5040E HR-10CE
    倍率 10-200x 20-2500x/20-5000x 20-160x 50-400x 35-7000x
    (対物レンズ切替)
    作動距離 54mm 18-10mm/18mm-3mm 44mm 54mm 34mm-3.4mm
    使用アダプタ AC-1020P AC-REV-P
    ADB-25P1
    AC-2016P AC-5040P AD-25P1

    ※上記レンズはHRX-01に対応するレンズになります。
    RHシリーズ、KHシリーズメインユニットに対応するレンズはお問合せ下さい。

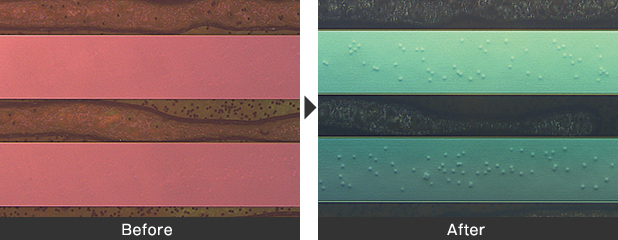

微細な被写体の観察:微分干渉観察

明視野照明ではコントラストのつかない被写体に効果を発揮します。プリズムを利用し直線偏光から直交する二つの偏光を発生させ、生じた光路差を位相に応じて生じる干渉の濃淡を検出します。

対応レンズ
コントラスト低い被写体の観察
  1. 微分干渉観察

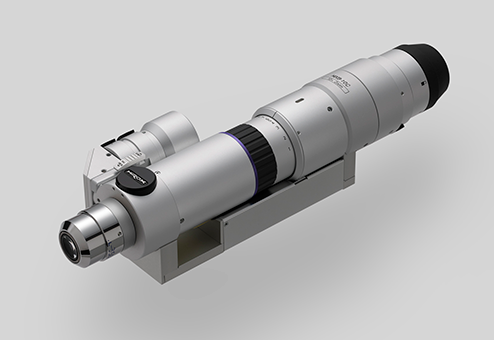

    ※写真の製品はHR-10CEです。

  2. 製品名 高解像度電動ズームレンズ
    型式 HR-10CE
    倍率 35-7000x (対物レンズ切替)
    作動距離 34mm-3.4mm
    使用アダプタ

    ※上記レンズはHRX-01に対応するレンズになります。
    RHシリーズ、KHシリーズメインユニットに対応するレンズはお問合せ下さい。

デジカメのような観察:マクロ観察

作動距離を変えることで、0~50倍の倍率領域をカバーするマクロレンズです。
シンプルな設計で作業効率に優れ、広範囲の視野にもスムーズに対応します。

対応レンズ
デジカメみたいな観察
  1. マクロ観察

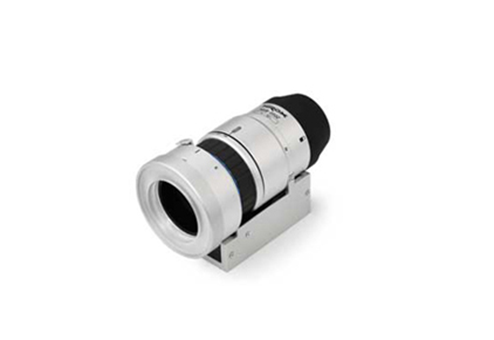

    ※写真の製品はMXB-050Zです。

  2. 製品名 マクロズームレンズ マクロレンズ
    型式 MXB-050Z MXB-MACRO
    倍率 0-5x、5-50x 0-20x
    作動距離 ∞-90mm
    使用アダプタ

    ※上記レンズはHRX-01に対応するレンズになります。
    RHシリーズ、KHシリーズメインユニットに対応するレンズはお問合せ下さい。

BGAの不具合観察:BGA観察

簡単な操作でBGA基板のBGAボールが鮮明に観察することができるズームレンズです。オプティカルロータリリングの採用によりボールの上部・下部接点部の詳細にいたるまで鮮明に表現することができます。

対応レンズ
BGAの不具合観察
  1. BGA観察

    ※写真の製品はMX-BGAZⅡです。

  2. 製品名 BGAレンズ
    型式 MX-BGAZⅡ
    倍率 100-180x
    作動距離 ∞-90mm
    使用アダプタ

    ※KHシリーズに対応するレンズです。
    HRX-01、RHシリーズのメインユニットに対応するレンズはお問合わせ下さい。

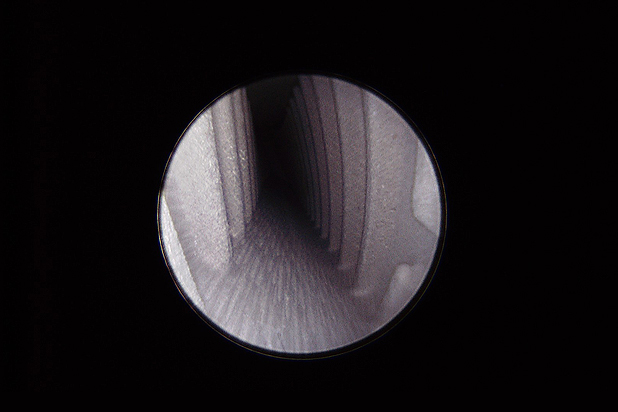

狭い場所の観察:内壁観察

狭い場所や機械内部の観察が可能なストロースコープレンズです。スリーブ部に光学系と照明系を独立設計し、ファイバースコープには不可能な優れた解像力を実現。スリーブ部は防水性に優れ、エンジン内部をはじめさまざまな環境に対応可能です。

対応レンズ
狭い場所の観察
  1. 内壁観察

    ※写真の製品はMX-STLです。

  2. 製品名 ストロースコープレンズ
    型式 MX-STL
    倍率 可変倍率
    作動距離
    使用アダプタ AD-STL

    ※KHシリーズに対応するレンズです。
    HRX-01、RHシリーズのメインユニットに対応するレンズはお問合わせ下さい。
